VTOZ维拓斯 防爆电液换向阀

通径 (NG) 1 0至25 压力至 350bar 流量至650L/MIN

先导式 1 0 通径 =WDPHE-1 先导式 16 通径 =WDPHE-2 先导式 25 通径 =WDPHE-3

•  安装面符合ISO4401 说明

•  电磁铁可旋转 90° 此类防爆阀是由相对应的电液阀衍生而来，

•  湿式直流或交流本整型可拆卸电磁铁 同时保留了原来的液压和电气特性。

•  Ⅰ 类防爆：适用于地面、隧道、矿井

•  Ⅱ 类防爆：适用于易燃气体，蒸汽或 粉尘等危险环境的地面场所

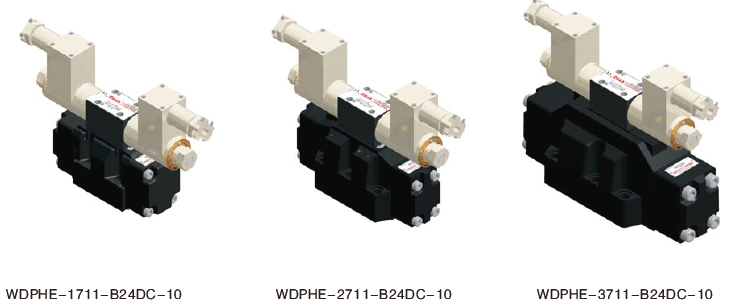

WDPHE-1711-B24DC-10 WDPHE-2711-B24DC WDPHE-3711-B24DC

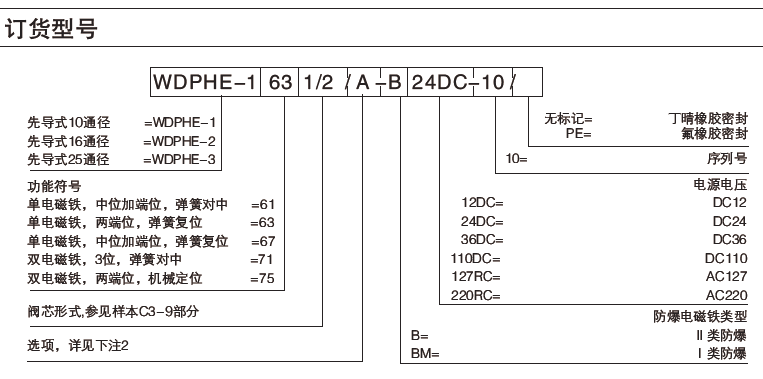

注： 1 . 对 WDPHE 规格阀参见样本 C3-9 部分 ; 注： 2 . 选项

/A = 电磁铁装于主阀 A 口侧， ( 仅对单电磁铁阀 ) ；对标准型，电磁铁装于主阀 B 口侧，省略。

/D = 内泄

/E = 外控

/G = 主阀 P 口带预压阀

/S = 主阀芯行程调节

/H = 主阀先导腔出口节流

/H9 = 主阀先导腔进口节流
